Мир микроэлектроники стремительно развивается, и классические компоненты с ножками уступают место более прогрессивным и компактным решениям. BGA (Ball Grid Array) – тип корпуса микросхем, где выводы представляют собой шарики припоя, расположенные на нижней стороне кристалла. Такой подход позволяет значительно увеличить плотность монтажа, улучшить электрические и тепловые характеристики. Однако пайка и, что особенно важно, перепайка таких компонентов в домашних условиях кажется многим запредельной сложностью, сродни ювелирной хирургии. Этот материал призван развеять мифы и дать вам уверенность в собственных силах. Мы детально разберем процесс, требующий не столько дорогого оборудования, сколько аккуратности и понимания происходящего.
Подготовка поля боя: что потребуется для работы
Прежде чем приступить к самому ответственному этапу, необходимо собрать весь арсенал. Вам понадобится: термовоздушная паяльная станция с точным контролем температуры и воздушного потока; инфракрасный или контактный термопара для контроля температуры на плате; трафарет для нанесения припоя, идеально подходящий к вашей BGA-микросхеме; дозатор или шприц; качественная паяльная паста с соответствующим размером частиц и типом флюса; фен для предварительного прогрева платы (можно использовать и основной, но с осторожностью); пинцеты с плоскими губками; оптический микроскоп или лупа с сильным увеличением; оплетка для удаления припоя и спирт для отмывки. Отсутствие любого из этих элементов, особенно трафарета и микроскопа, сделает процесс крайне затруднительным и с высокой вероятностью приведет к неудаче.
Демонтаж старой микросхемы и зачистка площадок
Первым шагом является аккуратный демонтаж неисправного компонента. Плату необходимо надежно зафиксировать на термостойкой поверхности. Нанесите вокруг микросхемы флюс, который улучшит теплопередачу и предотвратит окисление. Используя термовоздушную станцию, начните равномерный прогрев всей площади платы вокруг BGA на небольшой температуре (около 100-150°C). Это предотвратит ее коробление. Затем сфокусируйтесь на самой микросхеме, совершая круговые движения соплом, постепенно поднимая температуру до 250-300°C (точное значение зависит от припоя и размеров платы). Как только флюс станет активно кипеть, а припой под микросхемой расплавится, аккуратно подденьте ее пинцетом и снимите с платы. После этого с помощью оплетки и паяльника тщательно очистите контактные площадки на плате от остатков припоя, добиваясь идеально ровной и чистой поверхности.
Волшебство трафарета: нанесение паяльной пасты
Это самый ответственный этап подготовки. Трафарет – это тонкая металлическая или полимерная пластина с отверстиями, точно соответствующими контактным площадкам на BGA-микросхеме. Установите трафарет поверх контактной стороны чипа, идеально совместив отверстия с площадками. Нанесите небольшое количество паяльной пасты на край трафарета и с помощью шпателя равномерно распределите ее по всей поверхности, заполняя каждое отверстие. Излишки пасты уберите. Действуйте быстро и уверенно, чтобы паста не успела подсохнуть. После этого аккуратно снимите трафарет. В результате вы увидите аккуратные цилиндрики пасты, расположенные строго по местам будущих контактов.
Формирование шаров: этап оплавления
Теперь необходимо превратить нанесенную пасту в идеальные сферы. Этот процесс называется оплавлением (reflow). Поместите микросхему на термостойкую поверхность (например, снятую с паяльной станции площадку) и начните ее прогревать с помощью термовоздушной станции. Следуйте стандартному температурному профилю: сначала предварительный нагрев для испарения летучих компонентов, затем выдержка, и наконец, пиковый нагрев, когда паста плавится и, под действием сил поверхностного натяжения, формирует идеальные bga шары. Критически важно не перегреть компонент и дать припою равномерно расплавиться. После этого дайте микросхеме медленно остыть. Под микроскопом проверьте результат: все шары должны быть одинакового размера, блестящими и расположенными строго по центру своих контактных площадок.
Установка компонента на плату и финальное оплавление

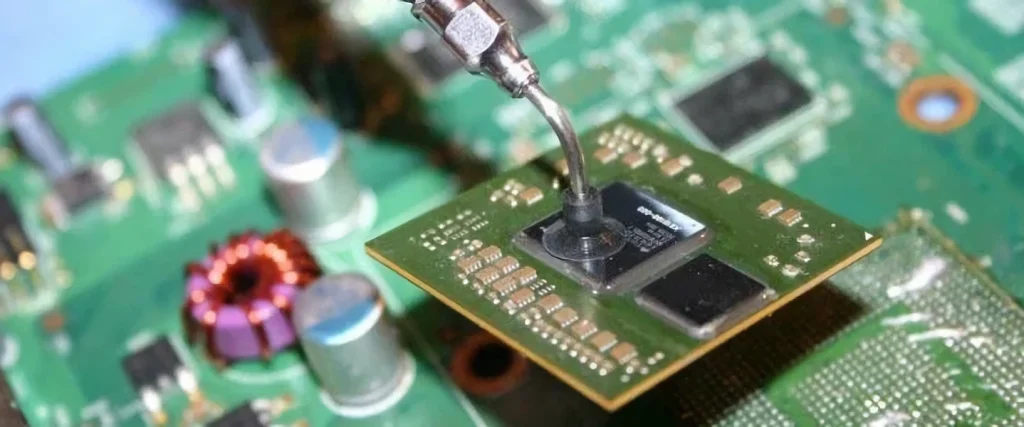

Очистите контактные площадки на материнской плате спиртом и нанесите на них тонкий, равномерный слой флюса. Он не только предотвратит окисление, но и поможет микросхеме «всплыть» на правильную позицию за счет поверхностного натяжения припоя. С помощью пинцета или вакуумного захвата аккуратно установите BGA-микросхему на плату, стараясь максимально точно совместить ряды шаров с контактными площадками. Небольшое смещение на этом этапе исправит сама пайка. Далее процесс аналогичен оплавлению, но теперь вы греете всю сборку. Снова используйте предварительный прогрев платы, а затем сфокусируйтесь на области монтажа. Визуально контролируйте процесс: вы можете увидеть, как микросхема немного просядет – это верный признак того, что припой расплавился и компонент встал на место. После остывания тщательно отмойте плату от остатков флюса с помощью изопропилового спирта и щетки.
Контроль качества: визуальный и электрический
Даже если визуально под микроскопом все выглядит безупречно, это не гарантирует успеха. Обязательно проведите проверку на короткие замыкания между соседними шарами с помощью мультиметра в режиме прозвонки. Самый надежный, но не всегда доступный в домашних условиях метод – это рентгеновский контроль, который позволяет увидеть внутренние дефекты пайки, такие как холодные пайки или слипшиеся шары. Если такой возможности нет, соберите устройство и проведите функциональное тестирование. Помните, что мастерство приходит с опытом. Первая попытка может быть не идеальной, но скрупулезное следование технологии и терпение непременно приведут вас к успеху в этом сложном, но невероятно увлекательном процессе.
